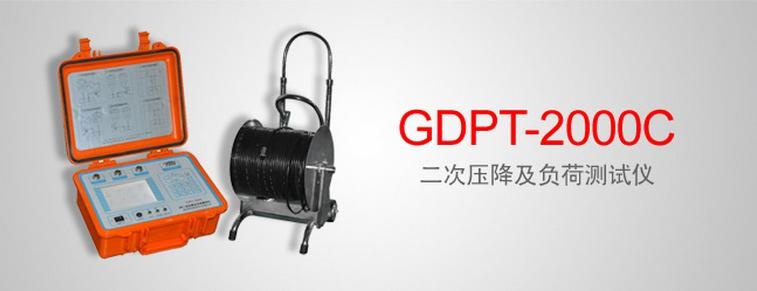

GDPT-2000C 二次压降及负荷测试仪
执行标准： JJG1021-2007
在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。国家电网公司生产运营部最新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。
- 可以实现三相三线，三相四线、单相全自动测量；
- 使用工程塑料机箱，结实耐用，有效保障测试人员及系统安全；
- 仪器具有量程自动切换功能，保证测试精度；
- 采用电子式原理线路结合DSP技术，使测试稳定性好，抗干扰 能力强；
- 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
- 采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功 能，能与计算机联机传送数据。
- 采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情 况。同时在现场无供电电源的情况下使用。
- 二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线 测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测 量精度和显示位数得到保证。
- 工作时间可以长达24小时（最长）。
- 附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
- 仪器体积小，重量轻。
- 极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能 测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨 0.001mS的电导和电纳
- 能存储480组测量数据，断电后能保持十年
- 中文界面大屏幕显示，带有RS-232通讯接口
二次压降测试时仪器主要技术指标
| 环境条件 | 温度：－5°C～40°C |
| 相对湿度：<95%（25°C） | |
| 海拔高度：<2500m | |
| 外界干扰：无特强震动、无特强电磁场 | |
| 测量范围 | 比差：0.001%～19.99% ; 角差：0.01’ ～599’ |
| 分 辨 率 | 比差：0.001% ; 角差：0.01’ |
| 仪器基本误差 | DX=±(1%×X+1%×Y±2个字); |
| DY=±(1%×X+1%×Y±2个字); | |
| 2个字,仪器的量化误差 | |
| 电压表头准确度 | 0.5% |
| 工作范围 | 电压：(50～120)V |
| 仪器指示动作值(提示错误) | 误差：比差大于20%或角差大于600’ |
| 电压：电压<2.0V |
| PT二次负荷测试 | 导纳测量范围:0.1ms—50.0ms | |
| 导纳测量准确度: | 二次电压（50V－120V） | |
| DX=±(1%×X+1%×Y±2个字) | ||
| DY=±(1%×X+1%×Y±2个字) | ||
| 2个字 仪器的量化误差 | ||
| 电压表头：0.5% | ||
| CT二次负荷测试 | 阻抗测量范围：0.1Ω—50.0Ω | |
| 阻抗测量准确度 | DX=±(1%×X+1%×Y±2个字) | |
| DY=±(1%×X+1%×Y±2个字) | ||
| 2个字,仪器的量化误差 | ||
| 电流表头：1% | ||
注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保 持居中。此时仪器量化误差为5个字
