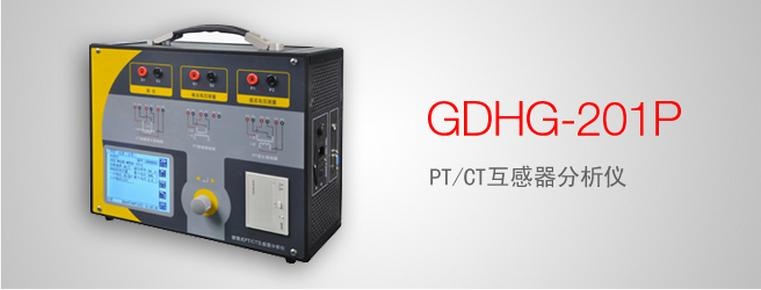

GDHG-201P PT/CT互感器分析仪

产品概述

GDHG-201P互感器综合测试仪 是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

产品特点
  • 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
  • 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。
  • 可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~40000。
  • 基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60KV的CT测试。
  • 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
  • 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
  • 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
  • 全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。
  • 5.7寸图形透反式LCD,阳光下清晰可视。
  • 采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
  • 面板自带打印机,可自动打印生成的试验报告。
  • 测试结果可用U盘导出,程序可用U盘升级,方便快捷。
  • .装置可存储1000组测试数据,掉电不丢失。
  • 配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。
  • 易于携带,装置重量<9Kg。
产品参数
GDHG-201P
测试用途 CT ,  PT
输出 0~ 18 0V rms , 12 A rms , 36A (峰值)
电 压 测量精度 ±0. 1 %
CT 变比 测量 范围 1~ 4 000 0
  精度 ±0. 05 %
PT 变比 测量 范围 1~ 40 000
  精度 ±0. 05 %
相位测量 精度 ± 2 min
  分辨率 0.5 min
二次绕组电阻测量 范围 0~ 30 0Ω
  精度 0.2 %± 2 mΩ
交流负载测量 范围 0~ 10 00VA
  精度 0.2 %± 0.02VA
输入电源电压 AC220V± 1 0% , 50H z
工作 环境  温度: -10 ο C~50 ο C ,  湿度: ≤90%
尺寸、重量 尺寸 3 65  mm× 29 0 mm×15 3 mm       重量 < 10 kg
