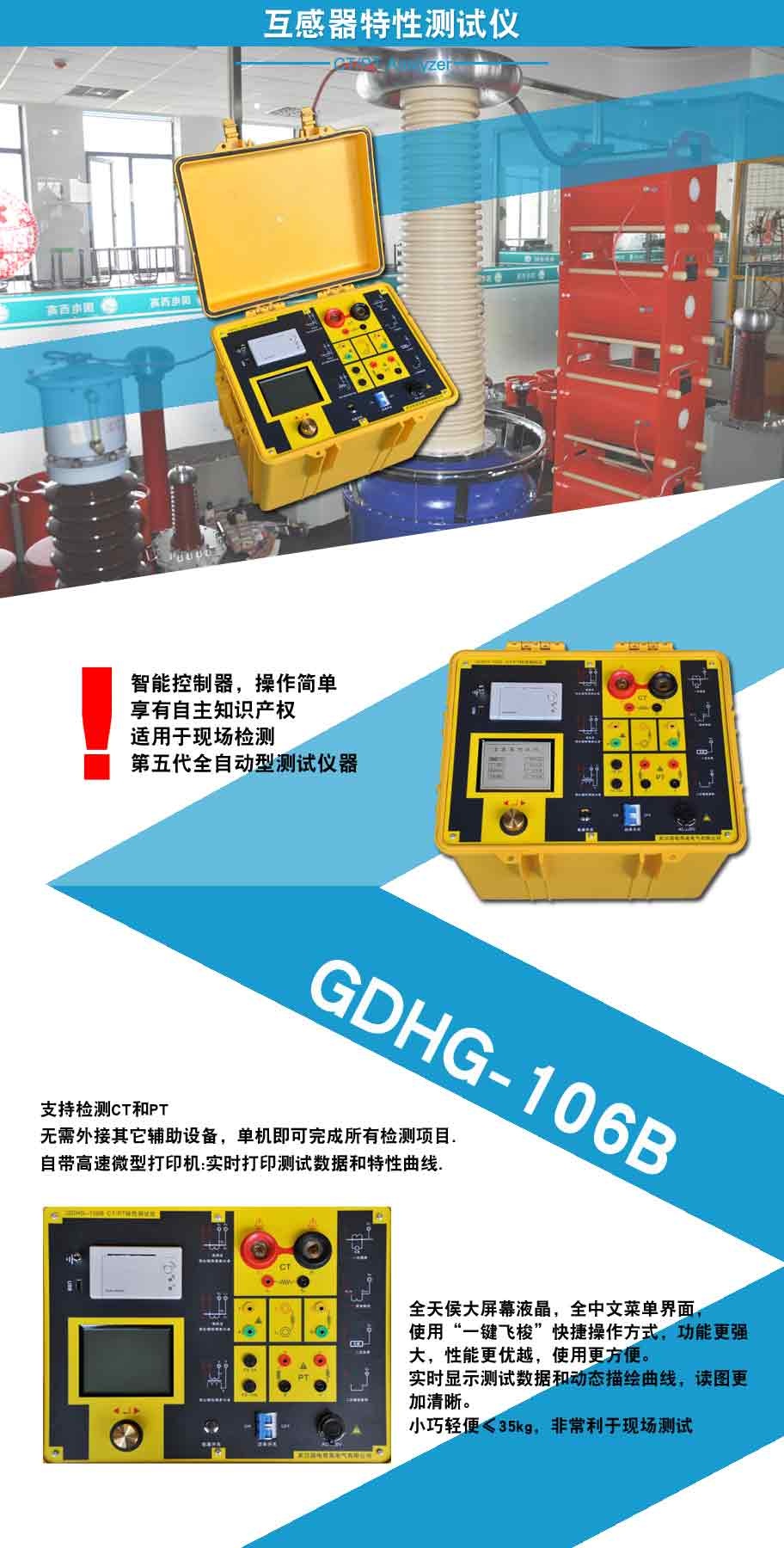

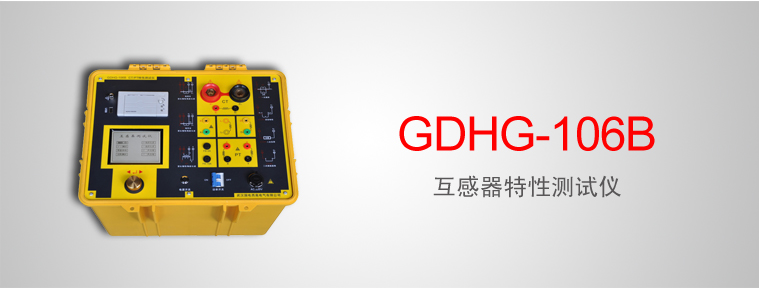

GDHG-106B伏安特性综合测试仪
GDHG-106B 型CT/PT特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器，该仪器适用于实验室也适用于现场检测，它集我们多年之生产经验，博采众长，摒弃华宠，突出实用，功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、负荷等测试项目。
- 支持检测CT和PT
- 满足GB1207、GB1208、GB168-47(IEC60044-1.6)等规程要求.
- 无需外接其它辅助设备，单机即可完成所有检测项目.
- 自带高速微型打印机:实时打印测试数据和特性曲线.
- 采用智能控制器，操作简单.
- 全天侯大屏幕液晶，全中文菜单界面，图形化显示接口
- 按规程自动给出CT/PT（励磁）拐点值.
- 自动给出5%和10%误差曲线.
- 可保存3000组测试资料，掉电后不丢失.
- 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
- 使用“一键飞梭”快捷操作方式，功能更强大，性能更优越，使用更方便。
- 实时显示测试数据和动态描绘曲线，读图更加清晰。
- 欧式扳把快速接头、锁扣设计，接触面大、通流能力强；
- 内置式封闭快速插头、无遮挡设计，安全可靠；
- 内置足功率电源，带载能力强，可延长大电流线
- 采用一次压注成型的工程塑料箱，坚固可靠.
- 整机嵌压式结构，分散应力；减震缓冲处理，确保物流的可靠性.
- 小巧轻便≤35kg，非常利于现场测试
| CT （保护类、计量类） | PT |
| • 伏安特性（励磁特性）曲线 | • 伏安特性（励磁特性）曲线 |
| • 自动给出拐点值 | • 自动给出拐点值 |
| • 自动给出 5% 和 10% 的误差曲线 | • 变比测量 |
| • 变比测量 | • 极性判断 |
| • 比差测量 | • 比差测量 |
| • 相位（角差）测量 | • 相位（角差）测量 |
| • 极性判断 | • 交流耐压测试 |
| • 一次通流测试 （二次回路通道检查） | • 二次负荷测试 |
| • 交流耐压测试 | • 二次绕组测试 |
| • 二次负荷测试 | • 铁心退磁 |
| • 二次绕组测试 | |
| • 铁心退磁 |
| 项 目 | 参 数 | |
| 工作电源 | AC220V ± 10% 、 50Hz | |
| 设备输出 | 0 ～ 250 0Vrms ， 5Arms （ 20 A 峰值） | |
| 大电流输出 | 0 ～ 1000A | |
| 励磁精度 | ≤ 0.5% （ 0.2%* 读数 +0.3%* 量程） | |
| 二次绕组 电阻测量 | 范围 | 0 ～ 300 Ω |
| 精度 | ≤ 0.5% （ 0.2%* 读数 +0.3%* 量程） | |
| 二次实际 负荷测量 | 范围 | 0 ～ 10 00VA |
| 精度 | ≤ 0.5% （ 0.2%* 读数 +0.3%* 量程）± 0.1VA | |
| 角差 | 精度 | 4 min |
| 比差 | 精度 | 0.05% |
| CT 变比测量 | 范围 | ≤ 25000A/5A （ 5000A/1A ） ≥ 5A/5A |
| 精度 | ≤ 0.5% | |
| PT 变比测量 | 范围 | < 500KV/100V |
| 精度 | ≤ 0.5% | |
| 工作环境 | 温度： － 10 ℃ ～ 40℃ ，湿度： ≤ 90% ，海拔高度：≤ 1000m | |
| 尺寸、重量 |
尺寸： 4 40 mm × 340 mm × 3 8 0mm ，重量：≤ 35 Kg |
|
