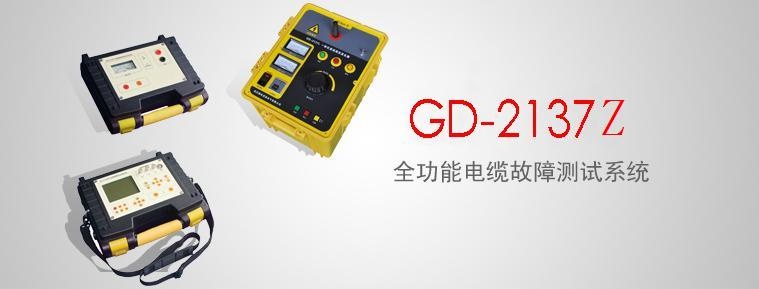

GD-2137Z全功能电缆故障测试系统

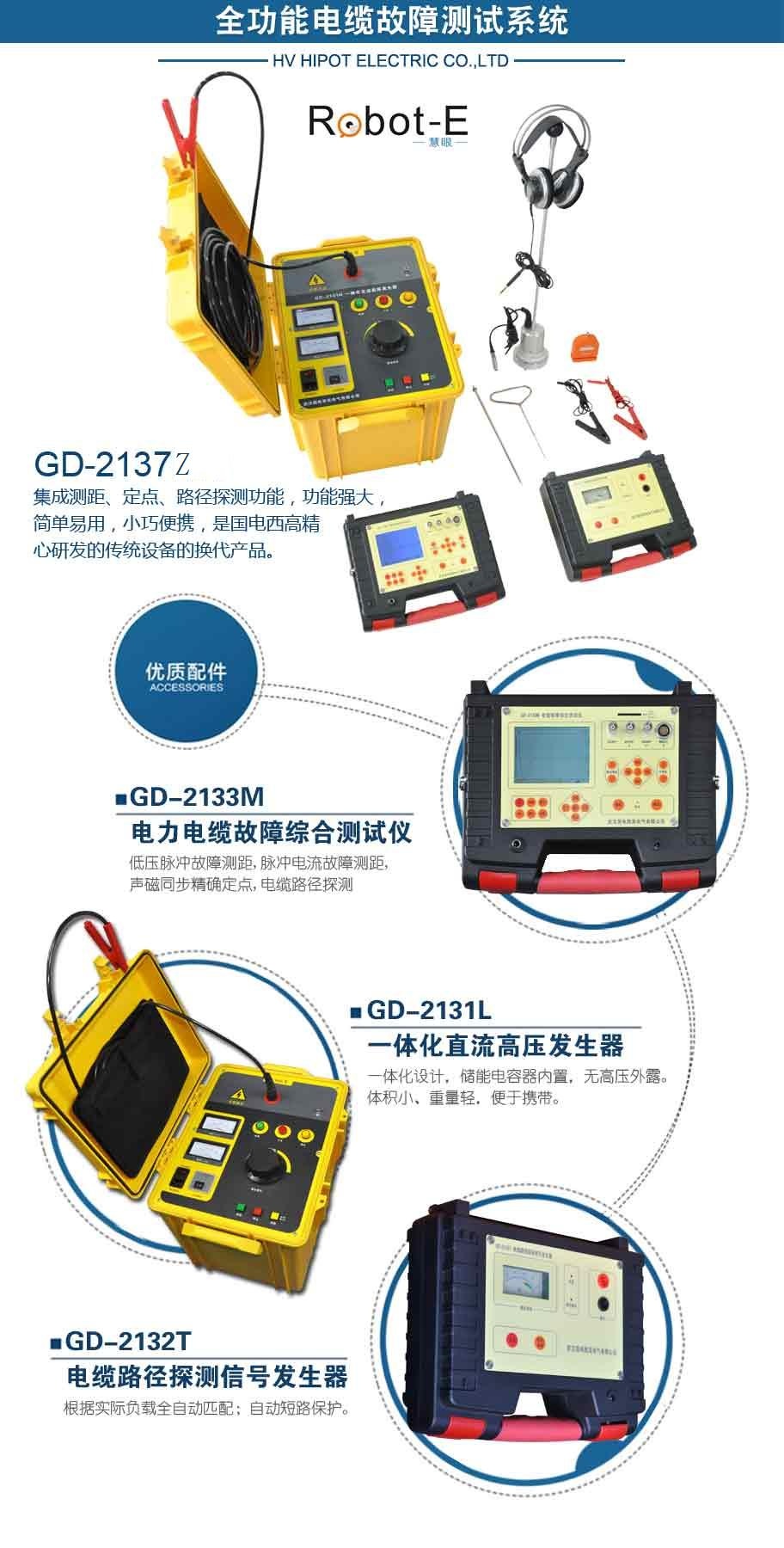

二、产品组成

 GD-2131Z 一体化直流高压发生器

GD-2133Z电缆故障综合测试仪

GD-2132Z电缆路径探测信号发生器

主机有以下功能：

功能全面

低压脉冲故障测距

脉冲电流故障测距

声磁同步精确定点

电缆路径探测

故障测距功能：

低压脉冲法：适用于低阻、短路、断线故障的精确测距。

脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上采集信号，与高

压部分隔离，安全可靠。

精确定点功能：

声磁同步接收，抗干扰能力强。

声磁信号波形显示，信号和噪声易于区分。

光标测量声磁延时，精确判断故障点的远近。

可根据磁场波形的初始极性，在定点的同时进行路径探测。

路径探测功能：

信号发生器：

　大容量锂离子电池供电，摆脱市电束缚。

　全自动功率匹配和保护，无需人工调整。

　较大功率输出。

音峰／音谷法路径探测。

信号幅值显示。

可进行80％法或45°法测深。

大屏幕液晶显示，界面友好、简单易用。

SD卡存储测试波形，存储容量大，可导入计算机进行存档、分析和打印。

内置大容量锂离子电池供电，配快速充电器。

电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。

集成化设备，小巧便携。

技术指标 (M为主机，T为信号发生器，M&T为共同特性)

测距功能（M）：

测距模式：低压脉冲、脉冲电流。

采样频率：100MHz。

分辨率：低压脉冲模式1m；脉冲电流模式4m。

低压脉冲模式发射电压：30V。

测距范围：50km。

盲区：≤1m。

声磁同步定点功能（M）：

声音信号通频带：中心频率400Hz，带宽200Hz。

信号增益：80dB。

定点精度：0.01m。

路径探测功能（M）：

接收频率：1kHz。

增益：80dB。

路径探测信号发生器（T）：

发射频率：1kHz。

发射功率：≥3.5W。

输出特性：开路电压≥100Vp-p；短路电流≥300mA；根据实际负载全自动匹配；自动短路保护。

电源：

电池（M&T）：内置锂离子电池组，标称电压7.4V，容量3000mAH。

功耗：主机（M）400mA，可连续使用时间>8小时；信号发生器（T）500mA。可连续使用时间>8小时；充电器（M&T）：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。

充电时间（M&T）<4小时。

显示方式：主机（M）320×240点阵大屏幕液晶；信号发生器（T）：表头。

体积（M&T）：270mm×220mm×80mm。

重量：主机（M）1.5kg；信号发生器（T）1.5kg。

使用条件（M&T）：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
    GD-2131Z一体化直流高压发生器

    GD-2131Z 一体化直流高压发生器是电缆故障检测系统的组成部分，用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

功能特点

强大的烧穿能力，最大烧穿功率1000W，可在短时间内烧穿击穿点，降低击穿点电阻。

与GD-2133Z 电缆故障综合测试仪配合，具有以下两种定位方法：

低压脉冲法：单独使用GD-2133Z，能定位电缆的开路及低阻接地故障，可测量电缆长度或核定电缆波速度。

高压闪络法：通过放电球隙采样故障点放电的脉冲电压波形，可定位故障点距离。

产生固定频率的脉冲，与GD-2132Z电缆路径探测信号发生器配合具有以下功能：

利用音频法完成一般高阻、闪络型故障点的精确定点。

查找电缆的位置（路径），识别特定电缆。

对金属性击穿（死接地），利用磁场测量法精确定点。

也可用于直流耐压试验。

主要参数

输入电源：AC 220V，50Hz

输出电压：DC 0~16kV

额定功率：1kVA

最大储能：1024J，8uF

直闪电压：16KV

直闪电流：63mA

最大脉冲电流：500mA

放电方式：直流高压、单次、周期。

周期放电频率：3-6秒。

环境温度：0~40^oC

环境湿度：<75%RH

海拔高度：<1000m

绝缘等级：A级

尺寸： 430×540×410 mm

重量： 31Kg
