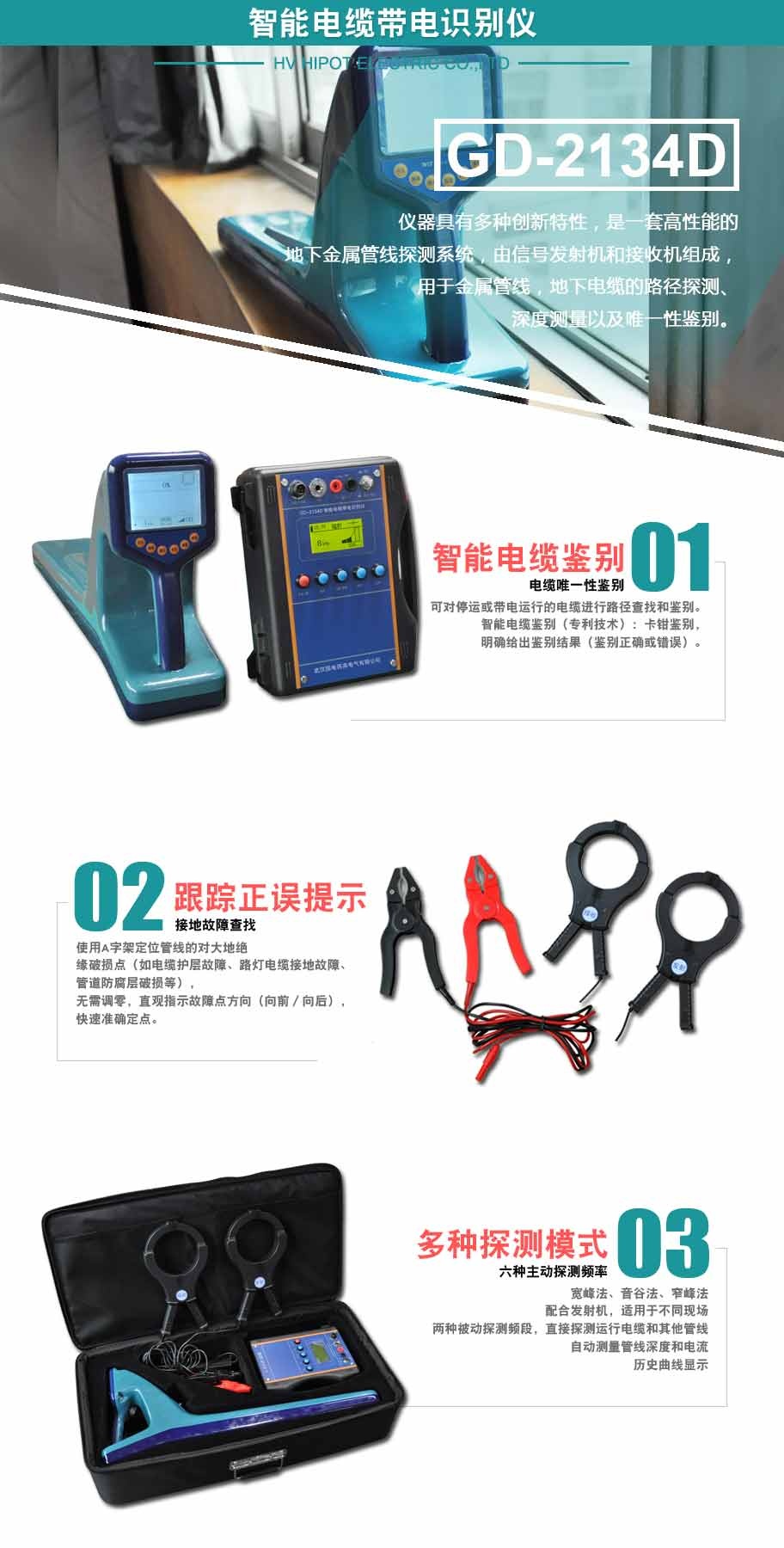

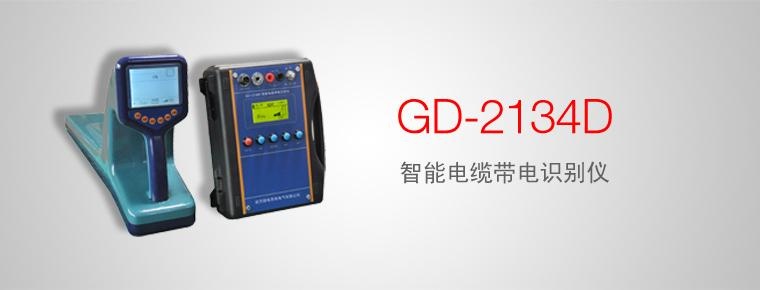

GD-2134D 地下管线探测仪


  • 可对停运或带电运行的电缆进行路径查找和鉴别。
  • 智能电缆鉴别(专利技术):卡钳鉴别,明确给出鉴别结果(鉴别正确或错误)。
  • 接地故障查找:使用A字架定位管线的对大地绝缘破损点(如电缆护层故障、路灯电缆接地故障、管道防腐层破损等),无需调零,直观指示故障点方向(向前/向后),快速准确定点。
  • 自动测量管线深度和电流:单键操作,直接读取管线深度和电流值。
  • 历史曲线显示:屏幕显示信号幅值的历史曲线,直观判断信号变化情况。
  • 抗干扰能力强:接收频带极窄,独特数字处理方法,能充分抑制邻近管线的工频及谐波干扰。
  • 大功率发射机:最大10W,四档可调,全自动阻抗匹配和保护。
  • 发射机灵活供电:内置电池、AC220V、12V汽车电源(点烟器输出)
接收机:
  • 信号输入方式:内置线圈、卡钳、1k听诊器、8k听诊器、查障A字架。
  • 接收频率: 500Hz、1kHz、8kHz、33kHz、工频、射频、查障频率。
  • 管线探测模式:智能宽峰法、窄峰法、音谷法。
  • 鉴别模式: 卡钳智能鉴别、听诊器鉴别。
  • 人机界面: 320×240点阵液晶显示器。
  • 内置电池: 锂离子电池组,7.4V,7Ah。
  • 体 积: 主机700mm×270mm×120mm
  • 质 量: 主机3.5kg
发射机:
  • 输出方式: 直连、卡钳耦合。
  • 输出频率: 500Hz、1kHz、8kHz、33kHz、查障频率。
  • 输出功率: 最大10W,四档可调。
  • 输出电压: 最高150V(交流峰值)。
  • 阻抗匹配和过载保护:全自动。
  • 人机界面: 128×64点阵液晶显示器。
  • 内置电池: 锂离子电池组,14.8V,7Ah。
  • 外接电源: DC12V汽车电源。
  • 体 积: 主机275mm×220mm×100mm
  • 质 量: 主机2.4kg
