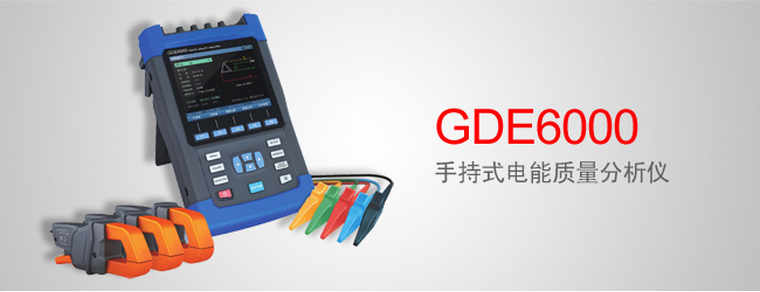

GDE6000 手持式电能质量分析仪
- GB 4793.1-2007
- IEC 61010-1:2001
- IEC61000-4-7
- IEC61000-4-15
电能质量检测仪、电能质量分析装置、电能质量测量仪、电能综合测试仪、电能质量分析系统、电力质量分析仪、电能质量测试分析仪、电能质量记录仪、电能质量监测分析系统
GDE6000 手持式电能质量分析仪用于电厂、输电线路、配电设施、以及普通用电、工业用电、铁路轨道 交通电气线路等设施的电能质量分析。可以测量电压、电流；谐波、间谐波、谐波子组、高次谐波；波动 、闪变；功率、功率因数；有功、无功、视在功率。迅速排查冲击电流、电压暂升暂降、频率异常、三相 不平衡、瞬时过电压、短时中断等异常现象。
- 严格按照电力行业标准设计，通过国网电科院实验中心认证
- 精度完全符合IEC61000-4-30A级标准
- 严格符合国际标准IEC61000-4-7的谐波测量方法
- 严格符合国际标准IEC61000-4-15的闪变测量原理
- 注重安全，采购接口隔离设计
- 接线简单，适用性强，可适用任何线路的电能质量分析
- 采用5.6英寸高分辨率显示屏，波形纹路清晰
- 配保护腕带，省力、安全，操作方便
- USB传输速度可达4M/s，是普通USB传输速度的2-4倍。
- 内置8G存储卡，屏蔽截图储存可达6500张
- 1.5米高度自由落体测试，破损率小于1%
- 三色波形颜色，便于区分，直观明了
- 内置8种接线方式，便于适应各种现场
基本参数
输入参数
| 机械 | 型号 | GDE6000 | ||
| 尺寸 | 263 × 168 × 65mm | |||
| 重量 | 约 2kg | |||
| 显示 | 尺寸 | 5.6 英寸 | ||
| 分辨率 | 640 × 480 | |||
| 亮度 | 最大亮度 350cd/m2 (Typ.) ，亮度可调 | |||
| 对比度 | 500:1 （ Typ ） | |||
| 可视角度 | 70/70/50/70 （ Typ. ）（ CR ≥ 10 ）（左 / 右 / 上 / 下） | |||
| 外部接口 | USB Host | 无 | ||
| USB Device | 1 个 | |||
| 以太网接口 | 无 | |||
| 串口 | 无 | |||
| 开关量输入 | 无 | |||
| 开关量输出 | 无 | |||
| 存储 | 类型 | TF 卡（内置） | ||
| 容量 | 8GB | |||
| 电源 | 市电 | 110V-240V | ||
| 适配器输出 | 15V,3A | |||
| 电池 | 可充电镍氢电池， 4500mAh | |||
| 电池工作时间 | 4h | |||
| 电池充电时间 | 5h （环境湿度 35 ℃） | |||
| 省电时间 | 液晶背光亮度可调，待机时间可调 | |||
| 环境 | 工作环境 | 0 ℃～ +45 ℃，湿度 90rh% 以下 | ||
| 存储环境 | -20 ℃～ +50 ℃，湿度 95rh% 以下（不凝结） | |||
| 安全性 | 符合标准 | GB 4793.1-2007/IEC 61010-1 ： 2001 ，《测量、控制和实验室用电气设备的要求》第一部分：通用要求。 安全等级： CAT III 1000 V/ CAT IV 600 V | ||
| 输入端最大电压 | 1000V 第三类； 600V 第四类 | |||
| 输入参数 | 输入通道数 | 4 通道电压、 4 通道电流 |
| 电压测量量程 | 标称值： 120V 、 230V 、 400V 、 1000V ，最大可测 6000V 瞬时电压 | |
| 电流测量量程 | 根据使用的电流钳而不同，只支持输出信号为电压信号的电流钳，且输出最大电压不超过 10Vpeak | |
| 测量线路基本频率 | 50Hz | |
| 测量线路 | 一相两线 / 两相三线 / 三相三线 / 三相四线 | |
| 测量项目 | 电压 | 有效值、平均值、正峰值、负峰值、半波有效值、峰值因数 |
| 频率 | 频率 | |
| 电流 | 有效值、平均值、正峰值、负峰值、半波有效值、峰值因数 | |
| 功率和电能 | 有功功率、无功功率、视在功率、功率因数、位移功率因数、电能能耗 | |
| 电压谐波 | 总谐波畸变率、谐波直流分量、 1~50 次谐波、 1-50 次间谐波、 1~35 次高次谐波、 1~50 次谐波子组 | |
| 电流谐波 | 总谐波畸变率、谐波直流分量、 1~50 次谐波、 0-49 次间谐波、 1~35 次高次谐波、 1~50 次谐波子组、电流 K 系数 | |
| 谐波功率 | 总谐波畸变率、谐波直流分量、 1~50 次谐波 | |
| 波动和闪变 | 短闪变、长闪变、波动、波动最大值 | |
| 不平衡 | 正序电压、正序电流、负序电压、负序电流、零序电压、零序电流、不平衡度 | |
| 异常事件记录 | 电压暂升、电压暂降、电压短时中断、冲击电流、电压电流总畸变率越限、奇偶次谐波含有率越限、电压电流不平衡越限、频率越限、短闪变越限、长闪变越限、长期电压中断、电压上下偏差 | |
| 频率 | 测量方式 | 由 10 个周期（ 50Hz 时）运算 |
| 显示方式 | 显示 A 通道电压的频率值 | |
| 测量量程 / 分辨率 | 50.000Hz/0.001Hz | |
| 测量带宽 | 42.5~57.5Hz | |
| 测量精度 | ± 0.002Hz | |
| 电压、电流半波有效值 | 测量方式 | 每两个周期运算一次，每周期取 1/2 周波组成 1 个波形运算 |
| 测量量程 / 分辨率 | 电压： 120V/0.01V ， 230V/0.01V ， 400V/0.01V ， 1000V/0.01V | |
| 电流：根据使用的电流钳而不同 | ||
| 测量精度 | 标称值的 0.2% | |
| 电压有效值 | 测量方式 | 由 10 个周期的方均根值计算 |
| 显示方式 | 每通道的电压有效值 | |
| 测量量程 / 分辨率 | 电压： 120V/0.01V ， 230V/0.01V ， 400V/0.01V ， 1000V/0.01V | |
| 测量精度 | 标称电压的 0.1% | |
| 电流有效值 | 测量方式 | 由 10 个周期的方均根值计算 |
| 显示方式 | 每通道的电流有效值 | |
| 测量量程 / 分辨率 | 电流：根据使用的电流钳得不同而不同，可选 5A/50A/100A/500A 电流钳、 1200A/3000A/6000A 电流环 | |
| 测量精度 | 读数的 0.1%+ 电流钳精度 | |
| 谐波电压、谐波电流、谐波功率 | 测量方式 | 符合 IEC6 1000-4-7 ，分析时间窗为 10 个周期 |
| 窗口点数 | 5120 点 | |
| 显示方式 | 表格图、趋势图、柱状图 | |
| 测量次数 | 1~50 次 | |
| 测量精度 | 电压谐波大于 1% 标称值时：误差小于 1% 读数 | |
| 电压谐波小于 1% 标称值时：误差小于 0.05% 的标称电压值 | ||
| 电流谐波大于 3% 标称值时：误差小于 1% 读数 | ||
| 电流谐波小于 3% 标称值时：误差小于 0.05% 的电流量程 | ||
| 间谐波电压、间谐波电流 | 测量方式 | 符合 IEC 6 1000-4-7 ，分析时间窗为 10 个周期 |
| 窗口点数 | 5120 点 | |
| 显示方式 | 表格图、趋势图、柱状图 | |
| 测量次数 | 1~16 组 | |
| 测量精度 | 电压谐波大于 1% 标称值时：误差小于 1% 读数 | |
| 电压谐波小于 1% 标称值时：误差小于 0.05% 的标称电压值 | ||
| 电流谐波大于 3% 标称值时：误差小于 1% 的读数 | ||
| 电流谐波小于 3% 标称值时：误差小于 0.05% 的电流量程 | ||
| 谐波电压子组、谐波电流子组 | 测量方式 | 符合 IEC 6 1000-4-7 ，分析窗口幅度 10 个周期 |
| 窗口点数 | 5120 点 | |
| 显示方式 | 表格图、趋势图、柱状图 | |
| 测量次数 | 1~50 次 | |
| 测量精度 | 电压谐波大于 1% 标称值时：误差小于 1% 的读数 | |
| 电压谐波小于 1% 标称值时：误差小于 0.05% 的标称电压值 | ||
| 电流谐波大于 3% 标称值时：误差小于 1% 的读数 | ||
| 电流谐波小于 3% 标称值时：误差小于 0.05% 的电流量程 | ||
| 高次谐波电压、高次谐波电流 | 测量方式 | 符合 IEC 6 1000-4-7 ，分析时间窗为 10 个周期 |
| 窗口点数 | 5120 点 | |
| 显示方式 | 表格图、趋势图、柱状图 | |
| 测量次数 | 1~35 组 | |
| 测量精度 | 电压谐波大于 1% 标称值时：误差小于 1% 的读数 | |
| 电压谐波小于 1% 标称值时：误差小于 0.05% 的标称电压值 | ||
| 电流谐波大于 3% 标称值时：误差小于 1% 的读数 | ||
| 电流谐波小于 3% 标称值时：误差小于 0.05% 的标称电压值 | ||
| 有功功率、无功功率、视在功率 | 测量方式 | 有功功率：每 10 个周波的平均功率 |
| 视在功率：由电压电流的有效值来运算 | ||
| 无功功率：由视在功率、有功功率来计算 | ||
| 显示方式 | 表格图、趋势图 | |
| 测量量程 / 分辨率 | 根据电压电流量程来确定 | |
| 测量精度 | ± 0.5% 读数 | |
| 功率因数 | 测量方式 | 有功功率与视在功率之比 |
| 显示方式 | 实时数据显示 | |
| 测量量程 / 分辨率 | -1.000~1.000/0.001 | |
| 测量精度 | ± 0.5% 读数 | |
| 电压不平衡度、电流不平衡度（负序、零序） | 测量方式 | 三相三线制或三相四线制时，使用三相的基波成分来计算 |
| 显示方式 | 表格图、趋势图、矢量图 | |
| 测量精度 | 电压不平衡度：± 0.2% ； | |
| 电流不平衡度：± 0.5% | ||
| 电压波动 | 测量方式 | 半波方均值来计算 |
| 显示方式 | 表格图、趋势图 | |
| 测量精度 | ± 1% | |
| IEC 闪变 | 测量项目 | 短闪变（ Pst ）、长闪变（ Plt ） |
| 测量方式 | 根据 IEC6 1000-4-15 标准计算， Pst （ 10 分钟）， Plt （ 2 小时） | |
| 显示方式 | 表格图、趋势图 | |
| 测量量程 | 0~20 | |
| 测量精度 | ± 5% | |
| 冲击电流 | 测量方式 | 电流半波有效值超过设定值且持续时间为 10ms~1min |
| 显示方式 | 冲击电流波形、冲击电流最大值 | |
| 测量精度 | 0.10% | |
| 电压暂升、电压暂降、短时中断 | 测量方式 | 暂升：电压半波有效值超过设定值且持续时间为 10ms~1min 时，判定为暂升 |
| 暂降：电压半波有效值超过设定值且持续时间为 10ms~1min 时，判定为暂降 | ||
| 短时中断：电压半波有效值超过设定值且持续时间为 10ms~1min 时，判定为短时中断 | ||
| 显示方式 | 暂升、暂降、短时中断的波形持续时间、幅度等 | |
| 测量精度 | 0.10% | |
| 共模抑制 | CMRR | 60dB |
| 电磁兼容性 | 标准 | 等级 4 ： GB/T 17626.2-2006 静电放电抗扰度 |
| 等级 3 ： GB/T 17626.3 -2006 射频电磁场辐射抗扰度 | ||
| 等级 3 ： GB/T 17626.4 -2006 电快速瞬变脉冲群抗扰度 | ||
| 等级 3 ： GB/T 17626.5 -2008 浪涌（冲击）抗扰度 | ||
| 等级 3 ： GB/T 17626.8 -2006 工频磁场抗扰度 | ||
| 等级 3 ： GB/T 17626.9 -1998 脉冲磁场抗扰度 | ||
| 等级 3 ： GB/T 17626.12 -1998 振荡波抗扰度 | ||
| 标准 | 测量方法 | IEC 6 1000-4-30 |
| 测量性能 | IEC 6 1000-4-30 A 级 | |
| 闪变 | IEC 6 1000-4-15 | |
| 谐波 | IEC 6 1000-4-7 | |
| 串扰 | 电压输入端之间 | 标称频率下为 -60dB |
| 存储环境 | 标称频率下为 -95dB | |
| 环境可靠性 | 标准 | GB/T 2423.1-2008 低温 |
| GB/T 2423.2-2008 高温 | ||
| GB/T 2423.4-2008 交变湿热 | ||
| GB/T 2423.5-1995 冲击 | ||
| GB/T 2423.10-2008 振动 | ||
| GB/T 2423.22-2002 温度变化 |
| 功能点 | GDE6000L | GDE6000M | GDE6000H |
| 电压、电流、频率 | ☆ | ☆ | ☆ |
| 谐波 | ☆ | ☆ | ☆ |
| 间谐波 | ☆ | ☆ | |
| 高次谐波 | ☆ | ||
| 功率和电能 | ☆ | ☆ | ☆ |
| 不平衡 | ☆ | ☆ | ☆ |
| 闪变 | ☆ | ||
| 英文版 | ☆ | ☆ | |
| PQViewer | ☆ | ☆ | |
| 手动录波 | ☆ | ||
| 支持 1000A 以内电流钳 | ☆ | ☆ | ☆ |
| 支持 1000A-6000A 以内电流钳 | ☆ |
