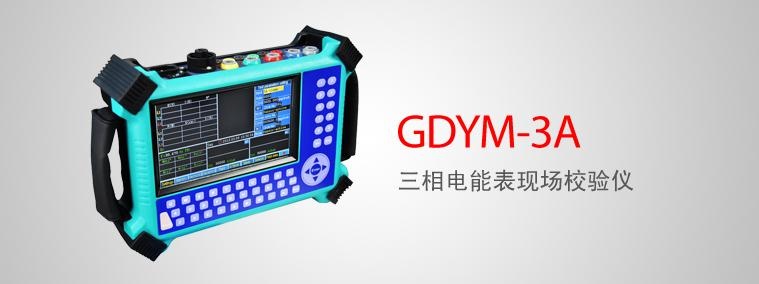

GDYM-3A 三相电能表现场校验仪

主要功能特点
最新功能
  • 32位高速数字信号处理器

    国内第一个采用TI的32位高速150MHz DSP,及AD公司的高性能6通道16位AD,开发成功多功能宽量程的数字乘法器,采用浮点运算,保证计算准确度。

  • 同时测量有功、无功或两个电能表的误差

    比传统的校验方式提高一倍以上的工作效率。

  • 接线仿真功能

    仪器在不接入电压、电流信号的情况下,在办公室就可模拟现场的各种接线,得出相应的接线结果及更正系数。此功能,可作为培训查线的工具使用,提高现场工作人员的查线技能。

  • 5A钳误差自检

    仪器内可产生5A的电流信号加到5A钳上,以测量钳表的误差。

    解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况,提醒工作人员清洁钳口。

  • 自动录入电能表号码(选配功能)

    支持条形码扫描枪,自动录入电能表编码。

  • 红外读取头,自动读取多功能电能表数据(选配功能)

    利用485或红外光电头,读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645规约。

  • 超宽电流测量范围

    500倍电流范围保证计量指标;

    10000倍电流显示范围。最小 1mA 启动电流。

    高供高计时,空载也可识别接线。

  • 电能累积功能

    可以校验没有电能脉冲输出的电能表,或做为测试节能指标。

  • 仪器内带2G电子盘
  • 可带3寸现场打印机,电池供电,直接将彩色屏幕图像转换为黑白后打印。
  • 独特的谐波功率测量(升级版才有)

可测量每一次谐波的三相电压、电流、有功、无功功率,三相功率和。计算总有功、无功功率,总正有功、无功功率,总负有功、无功功率。

方便判别谐波源的次数及每一次的谐波影响。是谐波测量的最新成果。

其它性能
  • 采用7寸 16:9 工业级TFT宽彩屏,显示清晰、美观、信息量大、内容丰富。仪器的每一个功能都是一屏显示,不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
  • 同时测量有功电能误差、无功电能误差、电压、电流、有功功率、无功功率、相位、频率、功率因数、并显示矢量图、查线结果。 
  • 仪器内无可调电阻,所有误差全部采用软件修正。 
  • 中文输入,输入键盘采用电脑键盘排列方式排列。 
  • 带5A、100A、500A、1000A钳表,直接测量低压电流互感器的变比。可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。 
  • 实时测量A、B、C三相电压、电流的2-21次谐波,及时了解电网的供电质量。 
  • 测量A、B、C三相电压、电流的波形。 
  • 宽电源55V-480V工作。 
  • 宽量程0.02A-5A,过载一倍,所有测量点保证0.1%的准确度,保证CT二次额定电流为1A时的测量指标。500倍电流范围保证计量指标; 
  • 所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。 
  • 具有USB接口,连接优盘,形成超大型空间,方便数据拷贝。 
  • 可设置的主界面,既可设置为同时校验两个电能表,也可设置为一个。 
  • 测量无盲区,测量国内外所有种类的电能表。
主要技术参数
电压量程 30V~480V 5A 端 子 有功电能、功率 ±0.05% ±0. 1 %
电压误差 ±0.1%   无功电能、功率 ±0.2%
电流量程 ( 过载一倍 ) 端子 0.1-5A宽量程 (保证指标)   电      流 ±0.1%
      5A 钳 表   有功电能、功率 ±0.2%  ±0.5%
  钳表 5A、100A、 500A、1000A   无功电能、功率 ± 0 .2% ±0.5%
        电      流   ±0.2% ±0.5%
输入频率范围 45-55Hz   自检电流 5A
频率测量误差 ±0.0 1Hz   自检误差 ± 0 .1%
相位测量范围 -180°~ +180° 大电流 钳 有功电能、功率 ±0.2%   ±0.5%
最大相位误差 ±0. 1 °   无功电能、功率 ±0.2%   ±0.5%
谐波测量 ±0.1%   电      流 ±0.2% ± 0 .5%
谐波测量范围 2-21次
谐波功率测量   2-42次 其   它 变比测量 ±0.2% ± 0 .5%
脉冲常数 低频 5A 3600P/kWh   电压影响 < ±0.01%
    其它 3600 *(5/Ie) P/ k Wh   频率影响 < ±0.01%
  高 频 5A 3.6x10 7   P/ k Wh   温度影响 < ± 0 .005 % /℃
    其它 3.6x10 7   *(5/Ie) P/ k Wh     24小时变差 < ±0.01%
          谐波影响 < ±0.01%
  注: Ie --额定电流 开机稳定时间 <3分钟
工作电源 AC 55V - 480V 环   境   温   度 -25℃- +45℃
功      耗 <   10W 相   对   湿   度 40%-95%
外形尺寸 245mm  *  168 mm  * 67 mm 重         量 <   1.5  k g
