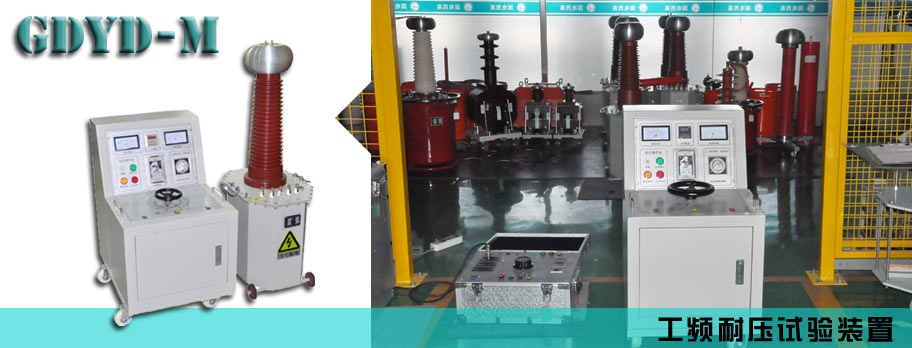

GDYD-M系列 工频耐压试验装置

采用标准

  • DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
  • DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96《外壳防护等级》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》



GDYD-M系列工频耐压试验装置是国电西高在XCJH(TCWJH)型的基础上，根据国家最新电力行业标准而设计的工频耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。


大箱体一体机  柜式+油变   三相交流耐压


手动一体  台式+干变    台式+气变


台式+油变  箱式+干变   箱式+油变




可等同或替代以下产品名


数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱




仪器特点：


  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 指针和数字显示,读数更直观，准确，抗干扰能力强，性价比高。
  • 高压电压、低压电流、时间3路测量方式。
  • 手动操作方式，提高了产品的安全性、可靠性。
  • 实时显示高压电压、低压电流，直观明了。
  • 具有零位指示、电源指示、工作指示、计时指示等功能
  • 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
  • 采用新型时间继电器，计时范围更广（1S～99H）
  • 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
  • 试验容量在5kVA以上，采用电磁式过流继电器。
  • 试验容量在5kVA以上，采用移动式控制台。
  • 增加整流装置，可支持交直流两用功能。（选配）
  • 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
  • 还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）




主要技术参数：

  • 输入电压：AC 220(380)V 可选
  • 低压输出：AC 0-250（430）V
  • 低压电流：0-5/10/15/50A(可按客户要求定制)
  • 输出容量：0-3/5/10/15 kVA(可按客户要求定制)
  • 高压电压：0-50/100/150/200 kV(可按客户要求定制)
  • 高压电流：0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
  • 计时范围：0-9999S
  • 环境温度：－20℃至50℃
  • 电压精度 ≤1.5% ±1个字(F.S)
  • 电流精度 ≤1.5% ±1个字(F.S)




常规参数见下表：


控制箱（台） 参数：


型号规格 容量 （ kVA ） 输 入  电 源 输  出  电 压 重量 （ kg ）
相数 （ V ） （ A ） （ V ） （ A ）
GDYD-M -2/200 2 LN 220 9 .1 0-250 8 14
GDYD-M -3/200 3 LN 220 13.6 0-250 12 16
GDYD-M -5/200 5 LN 220 22.7 0-250 20 18
GDYD-M -10/200 10 LN 220 45.5 0-250 40 80
GDYD-M -15/400 15 AB 380 39.5 0-430 34.9 90
GDYD-M -20/400 20 AB 380 52.6 0-430 46.5 100
GDYD-M -25/400 25 AB 380 62.5 0-430 58.1 120
GDYD-M -30/400 30 AB 380 78.9 0-430 69.8 140
GDYD-M -50/400 50 AB 380 131.5 0-430 116.63 160
GDYD-M -100/400 100 AB 380 263 0-430 232.5 200
说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。
      2 、 输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。


试验变压器参数


规格 容量 低压侧 高压侧 高压侧（交直流变压器） 测量变比 30 分钟温升 阻抗电压 空载电流 重量
电压 电流 交流输出 直流输出
kVA V A 电压 kV 电流 电压 kV 电流 ℃ ％ ％ kg
1.5/50 1.5 200 7.5 50 30 70 21.4 500 10 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 10 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 10 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 10 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 10 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 10 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 10 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 10 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 10 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 10 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 10 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 10 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 10 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 10 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 10 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 10 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 10 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 10 8 <4 340
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。
      2 、上表的重量以油浸式 试验变压器 为例，干式试验变压器和充气式试验变压器稍有不同。




可选配件（根据配置不同选配）

  • 1.交直流分压器:50、100、150、200kV
  • 保护球隙:Q—50、100、150、200、250、500
  • 直流微安表:1999uA
  • 放电棒:70、140、210kV
  • 保护水阻
  • 高压滤波电容:0.01μF~0.1μF，40~300kV
  • 电力专用测试线包
  • 折叠式小推车: 150、300型
  • 绝缘支架: 50、100、200、300kV
  • 标准试油杯: 400ml
  • 高压验电器: 10、35kV
