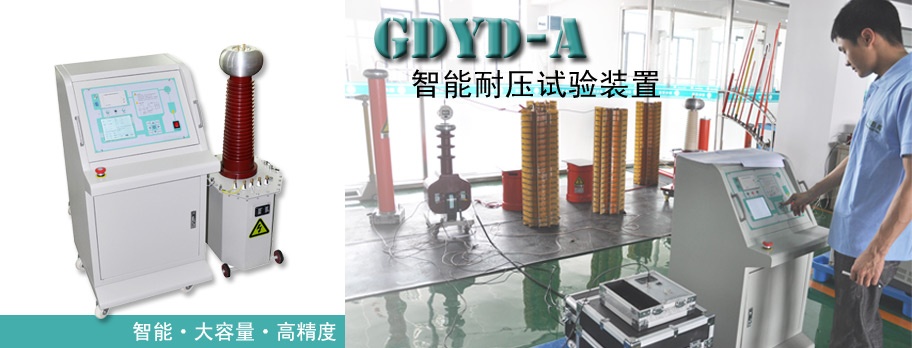

GDYD-A系列 智能耐压试验装置

产品概述

执行标准：DL/848.2-2004

GDYD-A系列智能耐压试验装置是国电西高在GDYD-D型的基础上，根据国家最新电力行业标准而设计的、性能先进的新型智能耐压试验设备，它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方 法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进 行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。



气体式试验变压器重量轻，无油污染，不受 气候变化，做 大容量相对重量更轻。电晕极小，现场搬运勿需静止即可做试验，使用寿命长， 勿需维修，灭弧性能好，是做局放试验的首选。注意不能 倒置，有轻微漏气的 可能，不过sf6在不电解， 低浓度下是无毒害气体。
▪5KVA以下容量配箱式升 压控制装置
▪10KVA以上容量配台式升压控制装置
▪50KVA以上容量配柜式 升压控制装置



油式试验变压器，散热好，绝缘好，可做大 容量，相对便 宜。不能倒置，漏油会污染环境。做大容量相对重量较重。
▪5KVA以下容量 配箱式升压控制装置
▪10KVA以上容量配台式升压控制装置
▪50KVA以上容 量配柜式升压控制装置



干式 试验变压器，能做到的容量不大，相对重量最轻，搬运方便，但散热性差 ， 维修成本高，坏了基本报废。我司干变只做箱式和台式
▪5KVA以下容量配箱 式升压控制装置
▪10KVA以上容量配台式升压控制装置

可替代或等同以下产品

智能耐压台、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、智能耐压台、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压 试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱

产品特点

• 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
• 320×240液晶显示器、高速热敏打印机。
• 可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。
• 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
• 可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。
• 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
• 自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.
• 具有回零检测功能，回零确定后才可进行试验，安全可靠。
• 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
• 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
• 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
• 试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。
• 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
• 自动错误诊断，易于发现和解决问题。
• 支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）
• 支持升压速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。（选配）
• 支持交直流两用功能，任选AC/DC试验方式。
• 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
• 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。（选配）
• 还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）

主要技术参数

• 输入电压：AC 220(380)V 可选
• 低压输出：AC 0-250（430）V
• 低压电流： 0-5/10/15/50A(可按客户要求定制)
• 输出容量： 0-3/5/10/15 kVA(可按客户要求定制)
• 高压电压： 0-50/100/150/200 kV(可按客户要求定制)
• 高压电流： 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
• 计时范围：0-9999S
• 环境温度：－20℃至50℃
• 电压精度 ≤1.5% ±1个字(F.S)
• 电流精度 ≤1.5% ±1个字(F.S)

常规参数见下表

控制箱（台） 参数：

型号规格	容量 （ kVA ）	输 入  电 源				输  出  电 压		重量 （ kg ）
		相数	（ V ）	（ A ）		（ V ）	（ A ）
GDYD - A -2/200	2	LN	220	9 .1	0-250		8	14
GDYD - A -3/200	3	LN	220	1 3.6	0-250		12	16
GDYD - A -5/200	5	LN	220	2 2.7	0-250		2 0	18
GDYD - A -10/200	10	LN	220	45.5	0-250		4 0	80
GDYD - A -15/400	15	ABCN	380	39. 5	0-430		3 4.9	90
GDYD - A -20/400	20	ABCN	380	52.6	0-430		46.5	100
GDYD - A -30/400	30	ABCN	380	7 8.9	0-430		69.8	140
GDYD - A -50/400	50	ABCN	380	1 31.5	0-430		116.63	160
GDYD - A -100/400	100	ABCN	380	2 63	0-430		2 32.5	200
说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。       2 、 输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。

试验变压器参数



规格	容量	低压侧		高压侧		高压侧（交直流变压器）		测量变比	30 分钟温升	阻抗电压	空载电流	重量
		电压	电流	交流输出		直流输出
	kVA	V	A	电压 kV	电流	电压 kV	电流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。        2 、上表的重量以油浸式 试验变压器 为例，干式试验变压器和充气式试验变压器稍有不同。

可选配件（根据配置不同选配）

• 交直流分压器:50、100、150、200kV
• 保护球隙:Q—50、100、150、200、250、500
• 直流微安表:1999uA
• 放电棒:70、140、210kV
• 保护水阻
• 高压滤波电容:0.01μF~0.1μF，40~300kV
• 电力专用测试线包
• 折叠式小推车: 150、300型
• 绝缘支架: 50、100、200、300kV
• 标准试油杯: 400ml
• 高压验电器: 10、35kV
