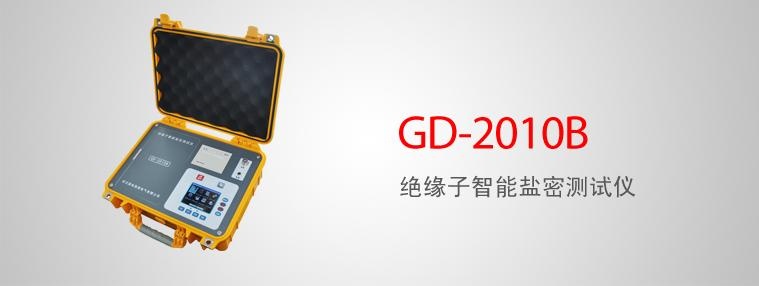

GD-2010B 绝缘子智能盐密测试仪

产品概述

在电网系统中,电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区,工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面,极易形成污秽层,由于污秽绝缘子的绝缘强度大大降低,极易引起绝缘子在正常运行电压下闪络,造成大面积停电,形成污闪事故。

污闪事故不同于一般单纯的设备事故,它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱,多次污闪跳闸即有可能带来整个系统的崩溃,造成大面积、多设备的连锁事故。

因此,在设计建造电网系统前,应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级,据此选择合适的外绝缘爬电比距;对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备,应当保证每年至少检测一次其表面污秽程度,以衡量是否可能引起污闪事故,作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径,尽量使污闪事故率降低到可接受的程度,最大限度降低污闪事故对国民经济的影响。

由于绝缘子表面的污秽包含溶性成分和不溶性成分,其中盐密度(常用等值盐密度ESDD衡量)是指绝缘子表面层污秽中的可溶成分与表面积的比值,区别于灰密度(NSDD)。根据电网污秽划分新标准,污秽度中盐密和灰密之间的关系在5—10倍分散,相同等值盐密不同灰密的绝缘子可能处于不同污秽等级,故污秽等级的确认需要等值盐密度和灰密度组合才可确定。

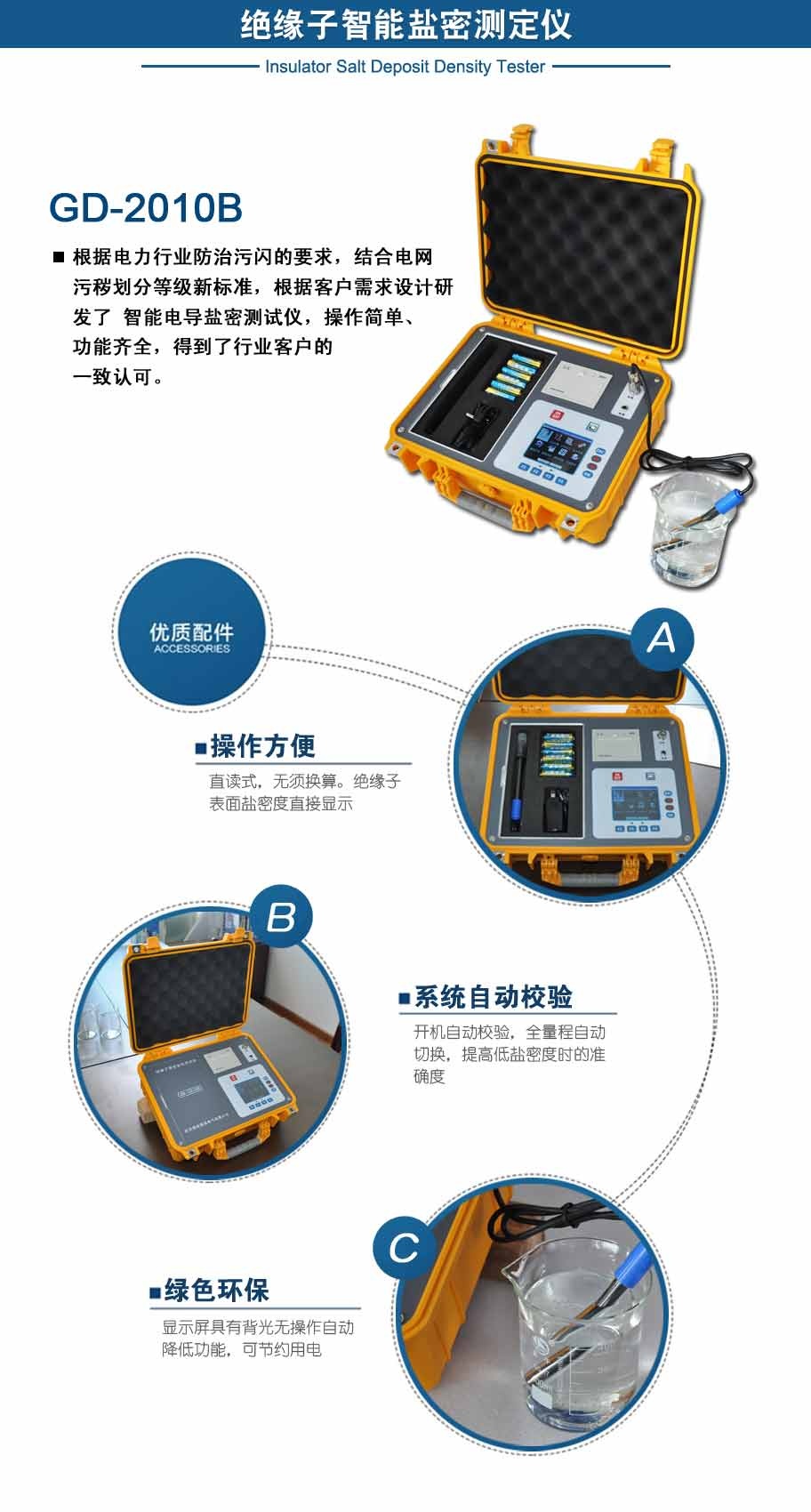

我公司根据电力行业防治污闪的要求,结合电网污秽划分等级新标准,根据客户需求设计研发了 智能电导盐密测试仪,操作简单、功能齐全,得到了行业客户的一致认可。

主要功能特点
  • 直读式,无须换算。绝缘子表面盐密度直接显示。
  • 采用进口铂电极。性能稳定可靠。
  • 盐密测量范围为0.0001 mg/cm²--9.9999mg/cm²,分辨率0.0001位。
  • 可以同时测量溶液的电导率、温度等其它参数。
  • 全量程自动切换,提高低盐密度时的准确度。
  • 具有温度自动补偿功能,溶液电导值自动补偿为20℃时的取值。
  • 具有系统自动校验功能,开机自动校验,提高测量准确度。
  • 内置大容量数据存储器,可存储超过10000组测量数据。
  • 仪器带微型打印机,方便现场准确、真实、有效地记录结果。
  • 仪器供电采用外置电源和内置电池两种方案,方便实验室或野外使用。
  • 采用320×240真彩TFT液晶屏。(可定制全英文显示)
  • 独有的人机交互界面,简捷操作。
  • 显示屏具有背光无操作自动降低功能,可节约用电,体现绿色环保理念。
主要技术参数
测量范围 盐 密 0.0001~9.9999 mg/cm ²
  温 度 0~100  ℃
  电导率 0~100000  us/cm
测量精度 盐 密 分辨率 0.001 位,满量程精度优于 ± 1 %
  温 度 分辨率 0.1 位,精度优于 ± 0.5 ℃
  电导率 分辨率为所用电极量程 1/1000 ,满量程精度优于 ± 1 %
信息输出方式 TFT 液晶 320 × 240 真彩 TFT 液晶屏,实现良好的人机信息交互
  打印机 本地打印机直接打印测量数据
  USB 通信 连接 USB 端口到 PC 端,以 U 盘模式读取测量数据
使用条件 电 源 AC : 220V ± 10 % DC : 6 节 5 号 1.5V 干电池
  环境温度 0 ~ +5 0  ℃
  相对湿度 ≤ 80 %  RH
存储条件 环境温度 -1 0 ~ +5 5  ℃
  相对湿度 ≤ 95 %  RH
外观参数 体 积 355mm × 250mm × 140mm
  重 量 约 2.5 kg
