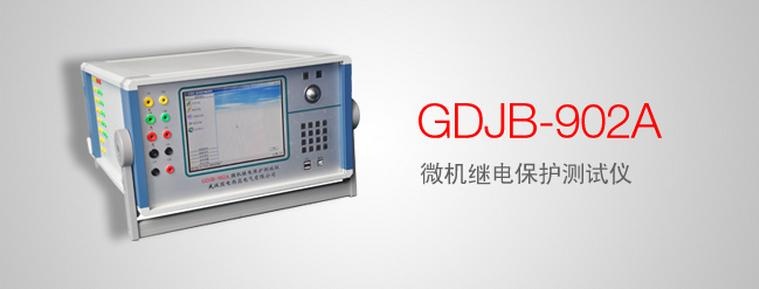

GDJB-902A 微机继电保护测试仪
- 标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种 3U0或检同期电压，或任意某一电压值的情况输出。
- 单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、 永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
- 双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图， 绘制故障波形，联机打印报表等。
- 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存 储测试数据，显示矢量图，联机打印报告等。
- 开关量接点丰富 7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
- 大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
- 自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
- 具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
- 性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
-
交流电流输出
- 输出精度 0.2级
- 相电流输出（有效值） 0～40A
- 三并电流输出（有效值） 0～120A
- 相电流长时间允许工作值（有效值） 10A
- 相电流最大输出功率 420VA
- 三并电流最大输出时最大输出功率 900VA
- 三并电流最大输出时允许工作时间 10s
- 频率范围（基波） 20～1000Hz
- 谐波次数 1～20 次
-
直流电流输出
- 输出精度 0.2级
- 电流输出 0～±10A / 每相，0～±30A / 三并
- 最大输出负载电压 20V
-
交流电压输出
- 输出精度 0.2级
- 相电压输出（有效值） 0～120V
- 线电压输出（有效值） 0～240V
- 相电压/线电压输出功率 80VA / 100VA
- 频率范围（基波） 20～1000Hz
- 谐波次数 1～20次
-
直流电压输出
- 输出精度 0.2级
- 相电压输出幅值 0～±160V
- 线电压输出幅值 0～±320V
- 相电压/线电压输出功率 70VA / 140VA
-
开关量及时间测量
GDJB-902A 备注 开关量输入 10 路 空接点： 1 ～ 20mA ， 24V 电位接点接入：“ 0 ”： 0 ～ +6V ； “ 1 ”： +11 V ～ +250V 开关量输出 8 对 DC ： 220V ／ 0.2A ； AC ： 220V ／ 0.5A 时间测量 测量范围 0.1 m s ～ 9999s 测量 精度 0.1mS -
体积重量 a
GDJB-902A 外形尺寸 400 × 300 × 180mm ³ 单机重量 18kg 供电电源 AC 220V ± 10% ， 50 ／ 60Hz 环境温度 -10 ℃ ～ +50 ℃
