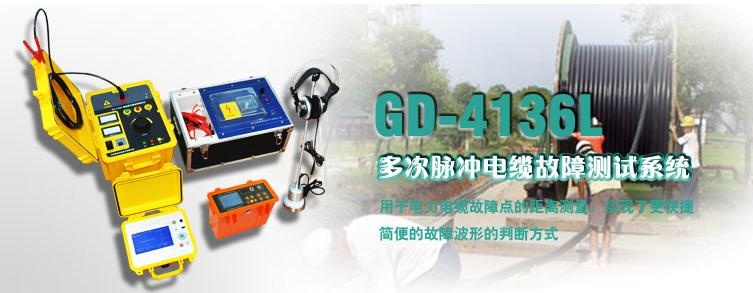

GD-4136L多次脉冲电缆故障测试系统

产品概述

GD-4136系列多次脉冲法电缆故障测试仪代表目前国内电缆故障测试领域的最高水平，其技术达到了国际领先水平，在国内处于绝对领先地位，较大的超越了其它多种类型的电缆故障测试设备。GD-4136系列多次脉冲法电缆故障测试系统是国电西高在二次脉冲法电缆故障测试采样技术基础上精心研发的又一款最新、最先进的电缆故障定位装置。简化了电缆故障定位的复杂性及难度，提出了更新颖的电缆测试方法及手段，实现了更快捷简便的故障波形判断方式，达到了电缆故障定位革命性的改变！

产品组成

GD-4133多次脉冲电缆故障测试仪

GD-4133多次脉冲电缆故障测试仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

GD-4133多次脉冲电缆故障测试仪下可以独立使用；在脉冲电流方式下需要和GD-2131系列一体化直流高压发生器配合使用；在多次脉冲方式下还须和GD-4133S电缆测试多次脉冲耦合器配合；在测距完成后须使用GD-4132电力电缆故障定点仪点仪进行精确定点。他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

功能特点

　多种测距方法：
- 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
- 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
- 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
　200MHz实时采样：
- 国内同类仪器最高采样频率，与国际最高水平接轨。
- 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
　触摸操作和机械按键两种操作方式
- 触摸按键，操作更加灵活，具有手势操作功能。
- 可以对光标进行拖拽，双击操作，定位更加简单、方便。
- 兼容机械按键操作，五向按键，操作更加人性化。
　LED大屏幕彩色液晶显示，界面友好：
- 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
- 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。
- 功能菜单简单实用，功能强大。
　画中画暂存显示功能
界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
嵌入式操作系统
- 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。
- 专用的软件管理平台，完成软件升级、备份、还原等功能，使软件维护更加方便。
标尺功能
- 可以设置1个起点，10个接点，1个故障，1个全长。直观显示电缆的基本情况
- 屏幕同时显示标尺和测试波形，使分析电缆波形更直观、更易懂。　
波形存储、计算机联机通讯：
- 可在机内存储大量波形。
- 使用U盘进行波形数据的导入导出。
- 可以和计算机（台式机或笔记本机）连接，进行联机通讯。
- 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
　电源管理：
- 仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
- 内置聚合物锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
- 工作时间长：使用充满电的聚合物锂离子电池，仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。
　坚固机壳，质轻便携。

主要参数

工作模式：低压脉冲、脉冲电流、多次脉冲。
　　信号增益调节范围：70dB。
　　低压脉冲发射电压：30V。
　　最高分辨率：0.4m。
　　最高分辨率：0.4m。
　　最大采样频率：200MHz实时采样。
　　最大测距范围：100km。
　　测距盲区：2m。
　　通讯接口：USB。
　　电源：聚合物锂离子电池组，标称电压7.4V。
　　按键：采用丹麦进口按键，可靠性不小于1千万次。
　　电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用5小时以上(随着电池的老化，连续使用时间会相应缩短)。
　　充电器：输入AC220V，50Hz，充电电流2A，充电时间8小时。
　　体积：274×218×81mm
　　质量：3.5kg
　　使用条件：
- 　温度：-10℃～+40℃；
- 　湿度：5％～90％RH（25℃）；
- 　海拔：h<4500m。

GD-4132电力电缆故障定点仪

　　　GD-4132电力电缆故障定点仪，配合高压信号发生器使用，提供先进的声磁波形显示的声磁同步法，对故障点进行精确定点。

功能特点

声磁同步接收，抗干扰能力强。
声磁信号波形显示，信号和噪声易于区分。
光标测量声磁延时，精确判断故障点的远近。
可根据磁场波形的初始极性，在定点的同时进行路径探测。
高性能抗噪耳机监听。
大屏幕液晶显示，界面友好、简单易用。
内置大容量锂离子电池供电，配快速充电器。
电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
高防护等级，小巧便携。

主要参数

声磁同步定点功能：
- 声音信号通频带：中心频率400Hz，带宽200Hz。
- 信号增益：80dB。
- 定点精度：0.1m。
电源：
- 电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。
- 功耗：300mA，可连续使用时间>9小时；
- 充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
- 充电时间：<4小时。
显示方式： 320×240点阵大屏幕液晶。
体积：270mm×150mm×210mm。
质量：1.5kg。
使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。

GD-4133S多次脉冲耦合器

　　GD-4133S电缆测试多次脉冲耦合器与GD-4133电缆多次脉冲故障测距仪和高压信号发生器配合使用，用于检测各种电力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。GD-4133S为GD-4133S电缆多次脉冲故障测距仪提供脉冲信号耦合通路，同时实现了与高压设备的电气隔离。它采用目前国际上最先进的“多次脉冲法”技术，使电缆故障波形的判断变得简单方便。

　　多次脉冲法大大简化了电缆故障波形的识别，使复杂的高压冲击闪络波形变成了非常容易判读的故障波形，降低了对操作人员的技术要求和经验要求。可方便准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的，使故障测试成功率得以大大提高。　　

功能特点
