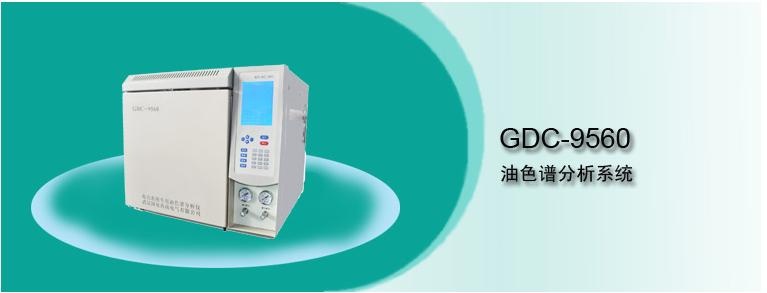

GDC-9560S 油色谱分析系统

气相色谱分析技术是一种多组分混合物的分离、分析的技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分进行定性、定量分析。

气相色谱仪以气体作为流动相（载气），当样品被送入进样器并气化后由载气携带进入填充柱或毛细管柱，由于样品中各组份的沸点、极性及吸附系数的差异，使各组份在柱中得到分离，然后由接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来，最后将转换后的电信号送至色谱工作站，由色谱工作站将各组份的气相色谱图记录并进行分析，从而得到各组份的分析结果。

武汉国电西高电气有限公司利用其强大的技术开发实力，采用了全新的工业造型、电子线路，并将当今的IP技术应用于气相色谱仪。仪器采用了最新的高集成度的工业级芯片、总线技术、以太网以及数据处理技术，优化了温控程序和气路控制，从根本上提高了仪器的可靠性和可维护性。

• 采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理。
• 仪器内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管（如质检科长、生产厂长等）、以及上级主管（如环保局、技术监督局等），可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果。
• 仪器选配的NetChromTM工作站可以同时支持多台色谱仪工作，实现数据处理以及控制，简化了文档管理，并最大程度的降低了用户的实验室投资以及运行费用。
• 系统具有中、英文操作系统，用户可根据需要自行切换。
• 控温区域可由用户自由命名，方便用户的使用。
• 仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器，如FID、TCD、ECD、和FPD，最多可同时安装四个检测器。也可采用检测器追加方式，在仪器购入后很方便地选购、安装其它检测器。
• 仪器采用模块化的结构，设计明了、更换升级方便，保护了投资的有效性。
• 全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越；具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快。
• 仪器可选配先进的电子流量控制器（EFC）、电子压力控制器（EPC）实现了数字控制，可大大提高定性和定量结果的重现性。
• 仪器设计定时自启动程序，可以轻松的完成气体样品的在线分析（需配备在线自动进样部件）。
• 全微机控制键盘的操作系统，操作简单、方便；并设计检测器自动识别技术。具有故障诊断以及断电数据保护的功能，可自动记忆设定参数。
• 仪器内置低噪声、高分辨率24位AD电路，并具有基线存储、基线扣除的功能。
• 采集色谱信号及数据处理，适于WinXP 、Win2000、Windows7等操作系统。由符 合A/A（美国分析学会）标准的CDF文件读入采样数据，因此可与Agilent、Waters 等色谱工作站接轨。
• 具有完全自主知识产权的色谱系统，具有MODBUS/TCP的标准接口，可以和DCS 方便对接。
• 仪器可以和国内外多个厂家生产的自动进样器对接；如岛津的AOC-20i、意大利HTA公司的HT系列高效液体、气体自动进样器等。

GDC-9560B气相色谱仪由进样器、检测器、色谱柱箱、气体流量控制系统、电路控制检测系统及可选配专用工作站等组成。 可选配FID、TCD、ECD、FPD等检测器。可广泛应用于化工、制药、食品等领域的质量控制、产品检测。

• 操作显示：192*64点阵汉化液晶
• 温控区域：6路
• 温控范围：室温＋5℃～400℃，增量：1℃， 精度：±0.1℃
• 程序升温阶数：16阶
• 程升速率：0.1～40℃/min
• 气路控制：机械阀控制方式、电子压力流量控制方式任选
• 外部事件：4路
• 进样器种类：填充柱、毛细管、六通阀气体进样、自动顶空进样等任选
• 检测器数目：4个；FID、TCD、ECD、FPD（可选配）
• 启动进样：手动、自动任选
• 通信接口：以太网：IEEE802.3

• 检测限：≤2×10-11g/s （正十六烷/异辛烷）；
• 基线噪声：≤5×10-14A
• 基线漂移：≤1×10-13A/30min
• 线性范围： ≥106

• 灵敏度：S≥2500mV•ml/mg(苯/甲苯)（放大1、2、4、8倍任选）
• 基线噪声：≤20μV
• 基线漂移：≤30μV/30min
• 线性范围： ≥104

• 检测限：≤1×10-13g/ml（丙体六六六/异辛烷）
• 基线噪声：≤0.03mV
• 基线漂移：≤0.2mV/30min
• 线性范围：103
• 放射源：63Ni

• 检测限： (S)≤5×10-11g/s 、(P)≤1×10-12g/s；甲基对硫磷/无水乙醇）
• 基线噪声：≤3×10-13A
• 基线漂移：≤2×10-12A/30min
• 线性范围： 对硫≥102、对磷≥103
