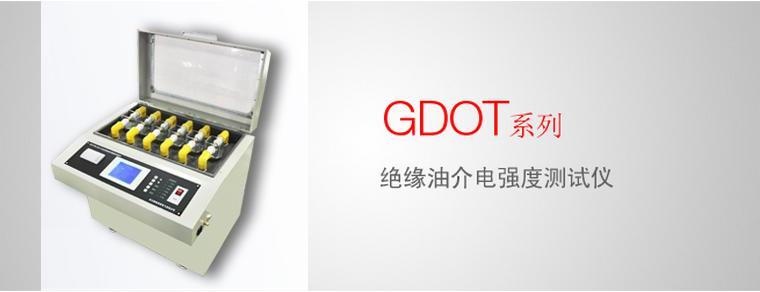

GDOT-900L绝缘油介电强度测试仪

一、概述：

  在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。为适应市场需要，我公司依据国家标准GB/T507-2002、行标DL429.9-91以及最新的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。本仪器以单片微计算机为核心，实现了测试全部自动化，测量精度高，极大的提高了工作效率，同时也大大减轻了工作人员的劳动强度。

二、主要功能特点

1、本仪器采用高速处理器，六杯一体，自动完成升压、保持、搅拌、静放、计算、打印等操作；

2、0～100kV范围内可在0.5～5kV/S变速升压进行油循环耐压试验；

3、符合国内外各种标准，例如ASTM D1816：2012 1mm/2mm  IEC 60156  BS EN 60156等；

4、切换关断时间达到微妙级低至10us；

5、采用数字处理技术，抗干扰性强，可在强电磁干扰环境下测量；

6、测量完毕自动泄放高压，泄放时间不超过30秒；

7、大屏幕液晶显示，中文菜单提示；

8、本仪器操作简单，仅需简单的设置，仪器自动完成1-3个油样的耐压试验。每个油样，每次击穿电压值和轮回次数会自动存储，试验完成后结果自动打印；

9、数据存储实时可靠，可实现掉电保持；

10、采用高速单片机控制进行匀速升压，电压频率准确可靠，过程控制实时监控；

11、具有过压、过流、限位等保护，以确保操作人员的安全；

12、实时显示环境温度和湿度与测试时间；

13、标准RS232接口，可与计算机通信，支持速慧测试平台软件；

14、设备外壳防护等级达到IP32，具有防震、防潮、防尘结构；

15、设备绝缘等级高；

16、设备可配置清洗功能，保证油样瓶等化验用器皿的清洗度达到清洁水平；

17、采用专用标签。避免标签的多次清除，省时省力。

18、采用环保型专用清洗剂，对环境不造成污染，同时清洗液循环重复利用，降低运行费用及排放。

19、采用超声波清洗技术，使被清洗器皿内外及死角部位都得到彻底清洗，保证了清洗质量，达到无油、无洗涤剂残留、无水垢、无固态颗粒、无水珠附着的“五无”标准。

20．可清洗油样瓶种类有500mL广口瓶、125mL试剂瓶及100ml注射器等玻璃器皿，其他特殊形状可以定制。

21.获专利保护的样品定量进校系统：把一定量（50mL左右）的油样引入脱气系统进行脱气。

22.独特的脱气系统：采用真空型压力喷雾，自动恒温控制，脱气效率高。

23.高精度数据检测处理系统：运用高精度高稳定性的进口差压传感器，采集脱出气体后脱气罐的内部压力与进油前的压力之间所生的压差信号，经放大，并由数据处理系统进行数据处理，然后将算出的油中含气量体积百分比直接显示在显示屏上。使测试数据更精确，重复性更好。

24.国际领先的废油收集系统：收集进入仪器的清洗液和试验油样并在每次测试结束后自动排出。

25.大气压力测量和环境温度的传感器，无论您在何时何地，都可以自动测量您所处地环境温度和大气压，自动换算成标准大气压下0度时的含气量，并直接在液晶屏上显示，使您的工作更加轻松。

26.独特的注气体反标测试程序，可以让您方便地检测仪器标定或测量是否正确。

三、主要技术参数：

    输出电压：0～100kV（可选）

电压畸变率：＜3%

升压速度：0.5～5kV/S（可调）

静放时间：15分（可调）

升压间隔：5分（可调）

升压次数：1～10次

升压器容量：1．5kVA

测量精度：±3%

电源电压：AC220V±10%  50Hz±1 Hz

功率：200W

适用温度：0℃～45℃

适用湿度：＜75%RH

检测灵敏度：即最小检知量为＜ 0.2%

◆重复性：同一油样数次平行试验结果，重复性＜10%

◆抗干扰:电压噪声： 1000Vp-p

◆保护结构:适合IP65F

◆工作　电源： AC 220V士10%50 Hz

◆环境湿度:0～85%（无凝露）

测量参数：

◆标定体积： 1.00～2.00mL

◆测试油量：22.5+1.0mL

◆温度设定： 室温～70.0℃

◆时间设定： 0～15 min

◆PID控温参数：P:30  I: 5  D: 500

◆控温精度： + 2.0℃

◆结果准确性： 优于DL/T-703再现性指标要求

外形尺寸：585×390×410
