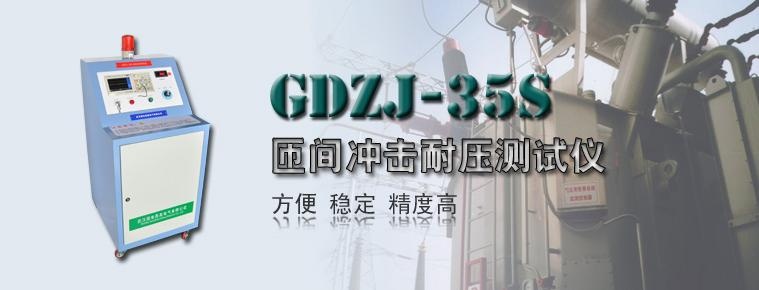

GDZJ-35S 匝间冲击耐压测试仪

匝间冲击耐压试验仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测，并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。

GDZJ-35S 匝间冲击耐压测试仪适用于额定电压 35000V 及以下大中型高中压、交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。 因电机、变压器绕组由于绝缘结构和绝缘材料的不一致，特别是操作者工艺水平的不同，在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤，使绕组存在着各种形式的匝间绝缘故障，因此，匝间绝缘是电机、变压器的薄弱环节。

GDZJ-35S 匝间冲击耐压测试仪是以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用仪器本身示波器观察波形对比分析，能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障。

• 参照电机（线圈）：可挑选任意一个电机（线圈）,与多个同一规格被测电机（线圈）进行比较，如果显示屏显示波形都重合,该电机（线圈）即可作为参照电机（线圈）；
• 被测电机（线圈）：测试前不知道线圈是否存在匝间绝缘问题的电机（线圈）；
• 电机（线圈）连接：将红色高压输出线与黑色高压输出线先接参考电机（线圈）并存储波形再与被测线圈的波形进行比较；
• 故障判别：当示波器显示屏显示被测线圈的波形与参照线圈不重合或抖动时，表示被测线圈有故障 (波形判别见判别图)，一般测试只需2 ~ 3秒即可完成一组电机（线圈）的测试；
• 匝间冲击耐压测试中常见故障（见末页故障判别图）：匝间短路、匝间开路、线圈电晕放电，局部短路、接线错误、线圈平衡等；

• 输入电压： 220V±5%；频率 50Hz/60Hz ±2%；
• 测试范围： 0～35kV 范围内连续可调；±5% ；
• 触发次数： 6.25 次/秒--50 次/秒；
• 波前时间： 0.1 - 0.5 µs (标准规定) ；
• 容 差 为： (+0.3)/(-0.1) µs ；
• 脉冲电容： 0.01μF -0.1μF；
• 最大输出能量： 60J；
• 功 耗： 1000VA；
• 绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ；
• 介电强度：电源输入端对机架能承受 1500V/50HZImin 耐压试验无飞狐、无击穿现象；
• 环境温度：0～40 度；
• 相对湿度：40 度时≤80%；
• 波形容差：±3%
• 外形尺寸：650×550×1700；(底部装有万向轮,移动方便)
• 重 量：100kg；
• 式 样：柜式；
• 适用范围：额定电压 10000V 及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。
