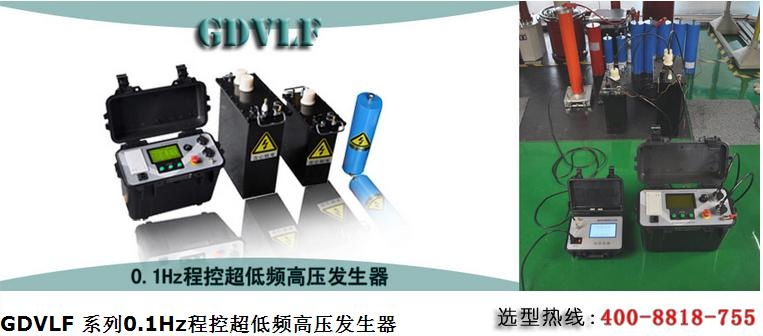

GDVLF 系列0.1Hz程控超低频高压发生器
执行标准：DL/T 849.4-2004
行业内对超低频高压发生器有不少约定俗成的别名，如：超低频耐压试验仪，超低频耐压试验装置。叫法虽不同，但其实都是超低频高压发生器，或以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。
GDVLF 系列0.1Hz程控超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。
- 电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。
- 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。
- 过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护。
- 低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。
- 高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。
- 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
- 输出频率： 0.1Hz、0.05Hz、0.02Hz
-
带载能力：
- 0.1 Hz 最大1.1F
- 0.05 Hz 最大2.2F
- 0.02 Hz 最大5.5F
- 测量精度： 3%
- 电压正，负峰值误差： ≤3%
- 电压波形失真度： ≤5%
-
使用条件：
- 户内、户外；
- 温度：-10℃∽+40℃
- 湿度：≤85% RH
- 电源： 交流50Hz，220V ±5%
| 型 号 | 峰值电压 | 测量范围 | 重 量 | 用 途 |
| GDVLF-30/1.1 | 30kV |
|
控制器：4kg 升压器：25kg |
10kV及以下电压电缆、电机等 |
| GDVLF-40/1.1 | 40kV |
|
控制器：5kg 升压器：25kg |
13.8kV及以下电压电缆、发电机等 |
| GDVLF-50/1.1 | 50kV |
|
控制器：6kg 升压器：25kg |
15.75kV及以下电压电缆、发电机等 |
| GDVLF-60/1.1 | 60kV |
|
控制器：6kg 升压器：45kg |
18kV及以下电压电缆、发电机等 |
| GDVLF-80/0.5 | 80kV |
|
控制器：7kg 两个升压器：65kg |
35kV及以下电压电缆、发电机等 |
超低频高压发生器GDVLF-30/1.1 / 超低频高压发生器GDVLF-40/1.1
超低频高压发生器 GDVLF-50/1.1
超低频高压发生器 GDVLF-60/1.1
超低频高压发生器（一体机）
工作人员在现场调试 超低频高压发生器
