CVT电压互感器现场校验仪技术规范书
|
|
|
||
|
|||
|

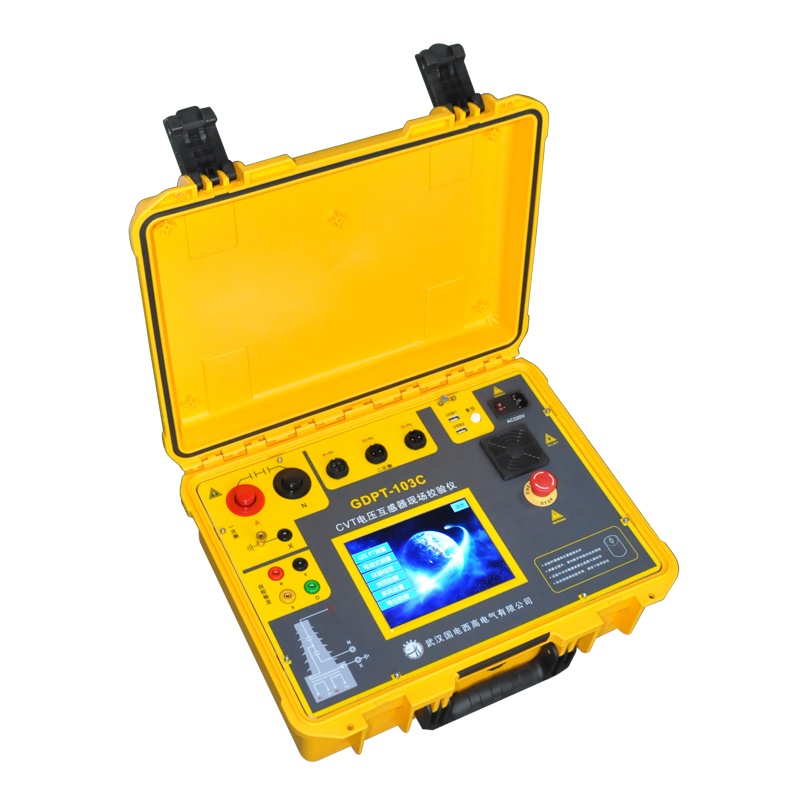

(图片仅供参考) |
|||
|
设备名称： |
CVT电压互感器现场校验仪 |
||
|
型 号： |
GDPT-103C |
||
|
生产厂家： |
武汉国电西高电气有限公司 |
||
|
产品编码： |
|
||
|
品 牌： |
国电西高 |
||
|
一、概述： |
|
对电磁式与电容式电压互感器进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6kV/100V、6kV/ |
|
二、主要特点： |
|
1. 无需升压源、标准互感器、负荷箱，即可实现现场测试电压互感器的比差、角差，测试结果完全满足国家互感器检定规程。 2. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。 3．具有极性、变比、接线检查功能。 4. 单台测试仪即可完成对电压互感器误差的测量。 5. 具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。 6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。 7. 测试过程最大电压不超过4kV，并采取各种保护措施，确保人身安全及设备安全、可靠。 8. 测试过程操作简单。 9. 仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。 10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。 11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。 |
|
三、技术参数： |
|
1．环境条件： 温度：5℃~40℃ 相对湿度：<80%（25℃） 海拨高度：<2500m 电源频率：50±0.5Hz 2．被测电压互感器类型：电磁式、电容式电压互感器 3．误差测量准确度：0.05% 4．分压比测量准确度：0.5% 5．分压电容测量准确度：2% 6．直流电阻测量准确度：0~0.1Ω 3% 0.1~50Ω 1% 7．内部标准电压互感器部分： a、变比范围： 6/kV/100V、 6kV//100V/ 10/kV/100V、 10kV//100V/ 35/kV/100V、 35kV//100V/ 110/kV/100V、 110kV//100V/ 220/kV/100V、 220kV//100V/ b、准确度等级：0.02% 8．检定部分：电压范围：0~100V（百分表误差0.5%） 比差：0.001%~3%（100V） 角差：0.00′~50′（100V） 误差：∆X=±(2%×X+2%×Y±2个字) ∆Y=±(2%×X+2%×Y±2个字) 导纳：0.1ms~99.9ms 误差：∆X=±(2%×X+2%×Y±2个字) ∆Y=±(2%×X+2%×Y±2个字)
|
|
四、验收及技术培训： |
|
1． 交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。 2． 卖方应负责对买方进行现场培训，并提供相应的培训资料。 |
|
五、技术服务： |
|
1．设备的免费质保期不低于1年； 2．设备终身维护； 3．系统软件终身免费升级； 4．卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务； 5．卖方长期为买方提供备件采购和供应服务。 |
